Phòng máy bơm PCCC là khu vực tập trung các thiết bị quan trọng như máy bơm điện, máy bơm Diesel, bơm bù áp, tủ điều khiển và các phụ kiện liên quan. Cách bố trí phòng máy không chỉ ảnh hưởng đến khả năng vận hành mà còn quyết định mức độ thuận tiện khi kiểm tra, bảo dưỡng và xử lý sự cố.
Một phòng máy được thiết kế hợp lý cần đảm bảo đủ không gian thao tác, hệ thống đường ống bố trí khoa học và các thiết bị có thể tiếp cận dễ dàng khi cần kiểm tra.
Phòng máy bơm PCCC cần đáp ứng những yêu cầu nào?
Không nên xem phòng máy chỉ là nơi đặt máy bơm. Đây là khu vực kỹ thuật có nhiều thiết bị hoạt động cùng lúc nên cần được tính toán ngay từ giai đoạn thiết kế.
Đảm bảo đủ không gian cho thiết bị
Kích thước phòng cần phù hợp với số lượng và kích thước máy bơm, tủ điều khiển, đường ống, van và các phụ kiện đi kèm.
Ngoài diện tích đặt thiết bị, cần chừa khoảng trống cần thiết để kỹ thuật viên có thể tiếp cận máy bơm, kiểm tra khớp nối, động cơ, tủ điện, van và các vị trí kết nối.
Nếu phòng quá chật, việc tháo lắp hoặc bảo dưỡng sau này sẽ gặp nhiều khó khăn.
Bố trí thiết bị theo một hệ thống thống nhất
Các máy bơm nên được bố trí theo trình tự và cấu hình phù hợp với thiết kế hệ thống. Đường ống hút, đường ống xả, van và các thiết bị đo cần được sắp xếp rõ ràng, hạn chế giao cắt không cần thiết.
Một cách bố trí khoa học giúp người vận hành dễ dàng nhận biết từng thiết bị và nhanh chóng xác định vị trí khi cần kiểm tra.
Những thiết bị thường có trong phòng máy bơm PCCC
Tùy theo quy mô và thiết kế của từng công trình, phòng máy có thể bao gồm nhiều thiết bị khác nhau.

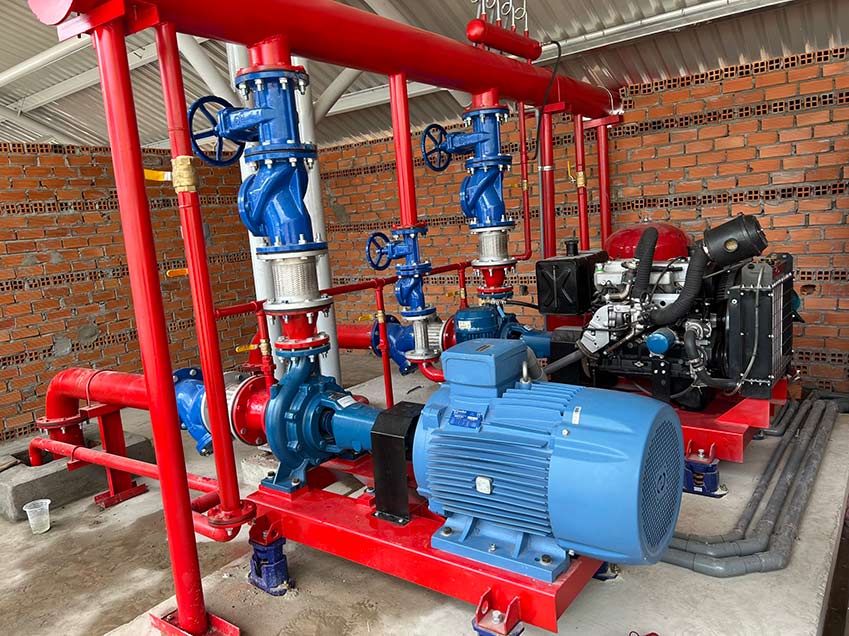

Máy bơm chữa cháy
Cụm bơm thường có thể gồm máy bơm chữa cháy dẫn động bằng điện, máy bơm Diesel và máy bơm bù áp. Việc lựa chọn cấu hình phụ thuộc vào yêu cầu của hệ thống và đặc điểm công trình.
Mỗi loại máy bơm có nguyên lý vận hành và yêu cầu kiểm tra riêng nên cần bố trí sao cho thuận tiện khi thao tác.
Tủ điều khiển và thiết bị điện
Tủ điều khiển cần được đặt ở vị trí dễ quan sát, thuận tiện cho việc vận hành và kiểm tra. Hệ thống dây điện cũng cần được bố trí gọn gàng, hạn chế tình trạng dây dẫn chồng chéo hoặc gây cản trở lối đi.
Đối với máy bơm Diesel, khu vực đặt động cơ cũng cần được tính toán phù hợp với yêu cầu vận hành và bảo dưỡng.
Hệ thống van và đường ống
Đường ống là một phần quan trọng trong phòng máy. Các van cần được bố trí ở vị trí dễ thao tác, có nhận diện rõ ràng để người vận hành không mất nhiều thời gian khi kiểm tra hệ thống.
Đường ống cũng cần có giá đỡ phù hợp để hạn chế rung động trong quá trình máy bơm hoạt động.
Vì sao cần bố trí lối đi và khoảng thao tác hợp lý?
Một trong những lỗi dễ gặp khi thi công phòng máy là chỉ quan tâm đến việc “đặt vừa thiết bị” mà chưa tính đến không gian bảo trì.
Trong thực tế, máy bơm có thể cần kiểm tra định kỳ, tháo lắp một số bộ phận hoặc xử lý khi xảy ra sự cố. Nếu máy nằm sát tường hoặc bị che bởi đường ống, việc tiếp cận sẽ trở nên khó khăn.
Vì vậy, khi bố trí thiết bị nên tính đến cả quá trình vận hành và bảo dưỡng lâu dài thay vì chỉ tính theo diện tích lắp đặt ban đầu.
Một số vấn đề cần chú ý khi thiết kế phòng máy
Hạn chế rung động và tiếng ồn
Máy bơm khi hoạt động có thể tạo ra rung động. Nếu hệ thống không được lắp đặt chắc chắn, rung động có thể ảnh hưởng đến đường ống, khớp nối và các thiết bị xung quanh.
Phần bệ máy, giá đỡ đường ống và các vị trí kết nối cần được tính toán phù hợp với cấu hình thực tế.
Đảm bảo điều kiện thông thoáng
Đặc biệt với hệ thống sử dụng động cơ Diesel, phòng máy cần có giải pháp thông gió phù hợp để đảm bảo điều kiện vận hành.
Nhiệt lượng phát sinh trong quá trình hoạt động cũng cần được xem xét. Phòng máy quá kín hoặc khả năng trao đổi không khí kém có thể gây bất lợi cho thiết bị trong thời gian vận hành kéo dài.
Kiểm soát nước và độ ẩm
Khu vực phòng máy cần hạn chế tình trạng đọng nước hoặc nước xâm nhập vào khu vực thiết bị điện.
Sàn phòng máy nên có giải pháp thoát nước phù hợp để thuận tiện cho việc vệ sinh, bảo dưỡng và xử lý khi có nước phát sinh.
Những sai sót thường gặp khi bố trí phòng máy bơm PCCC
Một số vấn đề có thể xuất hiện nếu việc thiết kế và thi công không được tính toán kỹ ngay từ đầu:
- Phòng máy quá nhỏ, không đủ khoảng không gian thao tác.
- Đường ống bố trí chồng chéo, khó kiểm tra.
- Van đặt ở vị trí khó tiếp cận.
- Tủ điều khiển bị che khuất hoặc đặt không thuận tiện.
- Thiếu không gian để tháo lắp máy bơm.
- Giá đỡ đường ống chưa phù hợp, dễ phát sinh rung động.
- Hệ thống thông gió chưa được tính toán đầy đủ.
- Không có phương án thoát nước phù hợp cho phòng máy.
Những vấn đề này có thể chưa gây ảnh hưởng ngay khi hệ thống mới hoàn thiện nhưng sẽ trở thành bất tiện lớn trong quá trình vận hành và bảo trì.
Nên tính toán phòng máy từ giai đoạn thiết kế
Việc bố trí phòng máy bơm PCCC nên được thực hiện đồng thời với quá trình thiết kế hệ thống thay vì chờ đến khi công trình gần hoàn thiện mới đưa thiết bị vào.
Trước khi lắp đặt, cần xác định kích thước máy bơm, vị trí tủ điều khiển, hướng tuyến đường ống, vị trí van và các khoảng không gian cần thiết cho bảo trì.
Đối với những công trình có hệ thống PCCC quy mô lớn, việc phối hợp giữa đơn vị thiết kế, thi công cơ điện và đơn vị cung cấp thiết bị ngay từ đầu sẽ giúp hạn chế việc phải thay đổi vị trí hoặc cải tạo phòng máy sau khi hoàn thiện.
